Weltweit gilt das Gütesiegel „Made by S+C“ als Garantie für hervorragende Komponenten und Lösungen aus Edelstahl: korrosionsbeständig, hitzebeständig und verschleißfest, vom Halbzeug bis zu einbaufertigen Komponenten und Anlagen.

Ob Steam Cracker, Steam Reformer oder DRI-Anlage – die Advanced Engineering Services von S+C kombinieren tiefes Werkstoffverständnis mit branchenspezifischem Know-how. Jede Leistung ist so individuell wie die Anforderungen der Kunden – für maximale Effizienz, Sicherheit und Performance im Betrieb.

Superior quality – this is the constant challenge that S+C sets itself. Direct contact with our customers, and collaboration with respected research institutes and universities worldwide, help our experts develop market-oriented innovations.

S+C Kompetenz

PETROCHEMISCHE INDUSTRIE

Unsere Produkte – maßgeschneidert für Ihre spezifischen Anforderungen

Lösungen für Steam Reformer

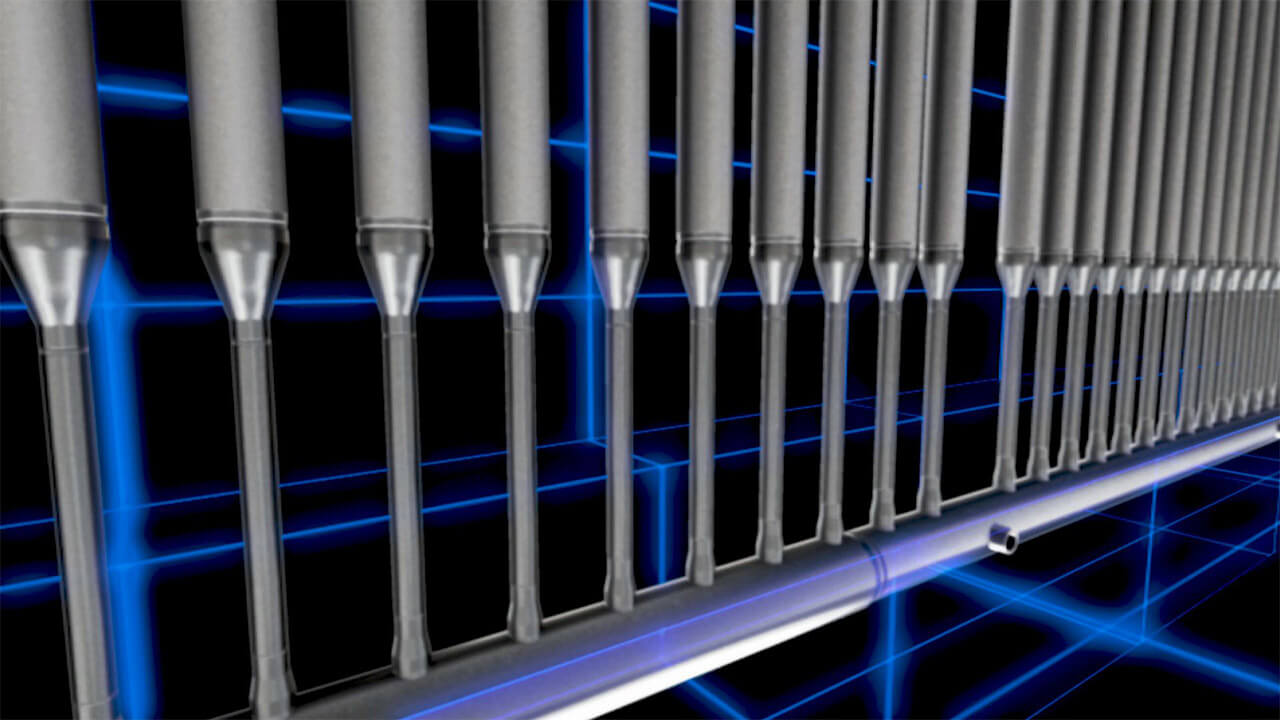

Das Angebot von S+C umfasst eine breite Palette an Produkten und Lösungen für Steam Methan Reformeröfen (SMR), die üblicherweise in Wasserstoff- und Synthesegasanlagen zum Einsatz kommen. Reformer bestehen in der Regel aus mehreren Hundert vertikal angeordneten, gerade ausgeführten, schleudergegossenen Rohren, die allgemein als Reformerrohre bekannt sind.

Im Bestreben, ein Höchstmaß an Zuverlässigkeit, struktureller Integrität und Sicherheit aufrechtzuerhalten, möchten Betreiber die modernsten Werkstoffe für ihre Reformer-Rohre und zugehörigen Auslasskomponenten verwenden.

Bei der Entwicklung neuer Rohrwerkstoffe hat S+C die neuesten Verbesserungen und Innovationen berücksichtigt. Der sehr hohe Grad an kontinuierlichen Verbesserungen, der von den Forschern bei S+C zur Gewährleistung optimal und korrekt ausgewogener Material Eigenschaften angewandt wird, bildet die Grundlage für die weltweit führende Position von S+C in diesem Bereich.

Neben Reformerrohren sind wir auch auf die Herstellung und Lieferung von „heißen“-Auslass-Kollektoren (Sammlern),T-Stücken, Reduzierstücken, Konen sowie weiteren Auslass-/Einlass-Sammler (Kollektor)-Komponenten spezialisiert.

Gerne bieten wir unseren Kunden zusätzlich zu unseren Produkten auch den branchenweit besten Service und das beste Fachwissen an, unter anderem zu Aspekten wie der zerstörungsfreien Prüfung, Verfahrensanalysen, Einschätzung der Restlebensdauer von Rohren sowie hochwertigsten Werkstoffen.

Schleudergegossene Rohre in unserem Hochleistungswerkstoff Centralloy® G 4852 Micro R – speziell für Reformerrohre entwickelt.

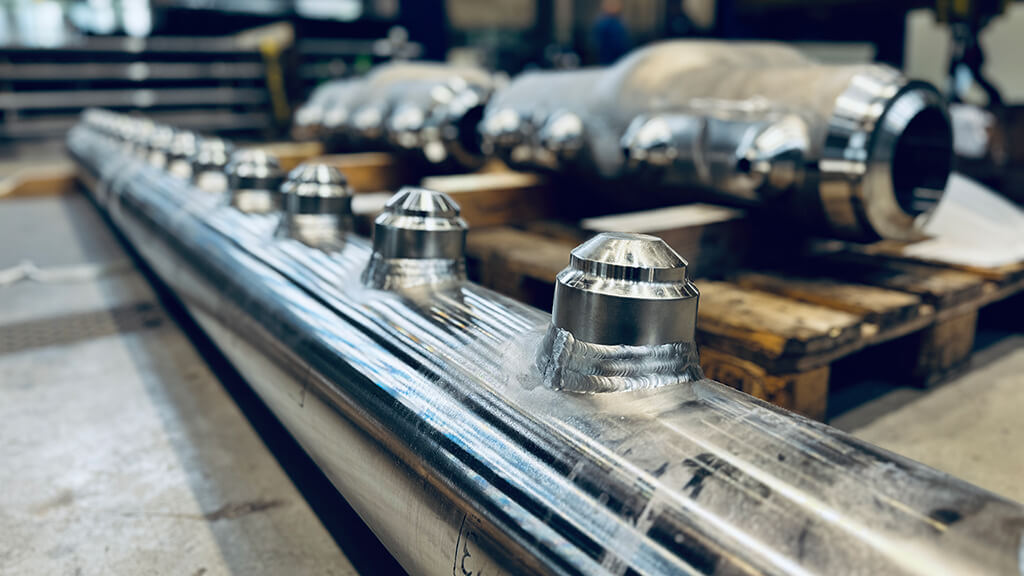

Gegossene Komponenten für „heiße“ Auslasssammler aus Centralloy® G 4859. Hierbei ist die chemische Zusammensetzung aller Hauptelemente sorgfältig auf einander abgestimmt, um einen maximalen Einsatz zu gewährleisten.

Komplett vormontierte Reformerrohr-Baugruppen für Synthesegasanlagen.

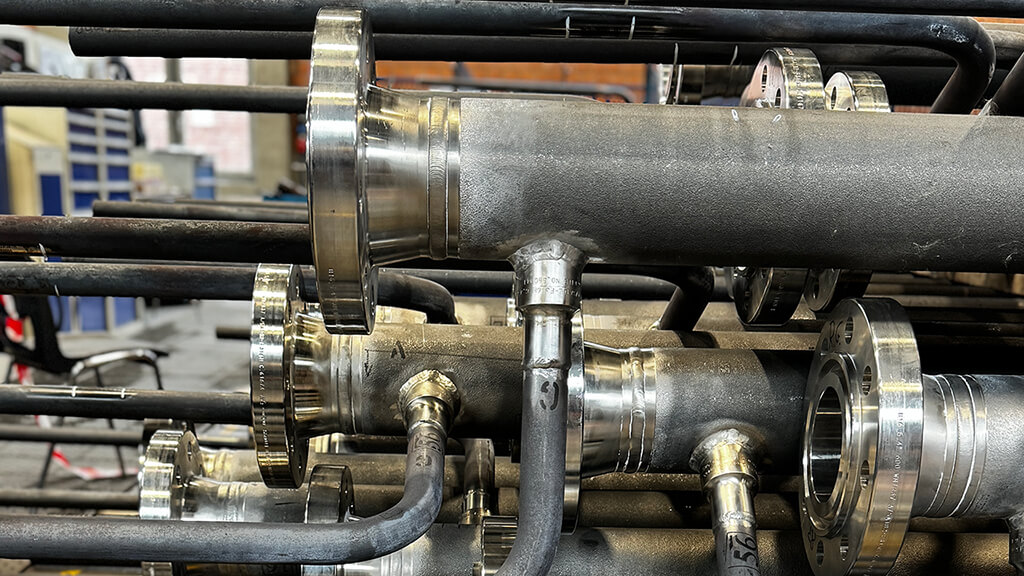

Reformerrohr Einlass mit angeschweißtem Pigtail Rohr für ein größeres Düngemittelprojekt.

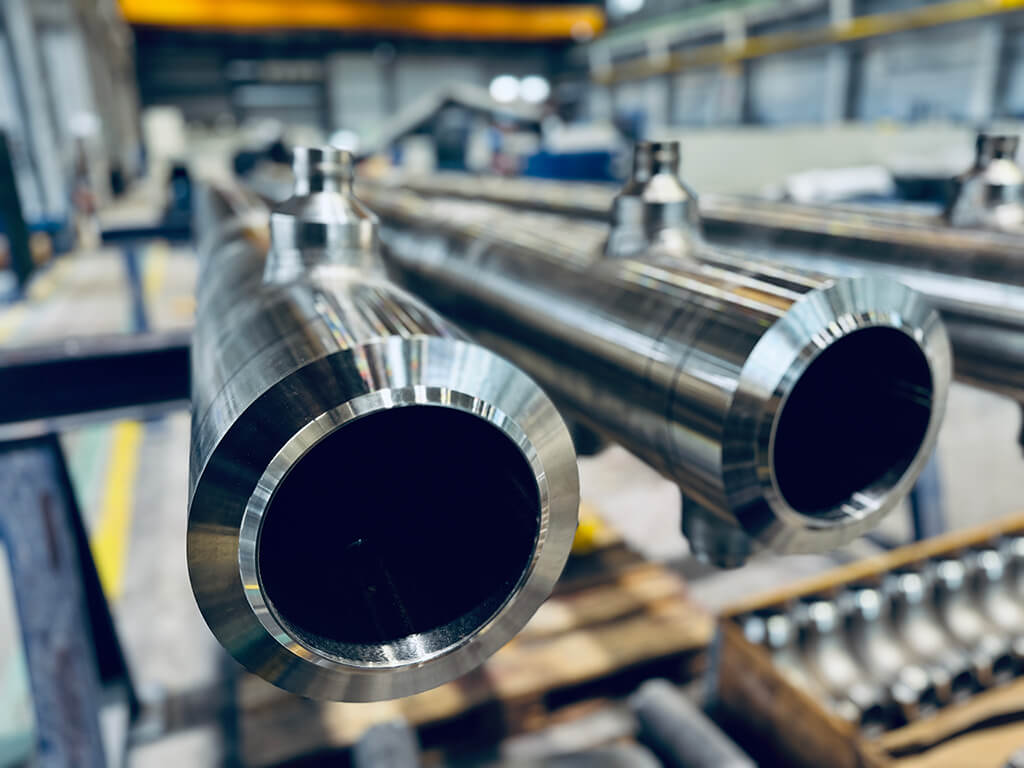

Schleudergegossene Sammler-(rohre) gelten seit vielen Jahren als bevorzugte Lieferform für viele Anlagenplaner.

S+C liefert maßgeschneiderte Lösungen für Steam Reformer – von Reformerrohren bis zu hochbelastbaren Auslasssammler-Komponenten, wie z.B. schleudergegossene Rohre, T-Stücke und Konen. Durch kontinuierliche Materialinnovationen und umfassenden Service sichern wir höchste Zuverlässigkeit und Effizienz für Anlagen der Wasserstoff- und Synthesegasproduktion.

Schleudergegossene Sammler-(rohre) gelten seit vielen Jahren als bevorzugte Lieferform für viele Anlagenplaner.

S+C Steam Reformer Rohre

Neue hitzebeständige Werkstoffe für Schleudergussprodukte

Optimierte Reformerrohr Konfiguration

Die im Schleudergussverfahren gefertigten Werkstoffe, die unter zum Teil extremen Betriebsbedingungen eingesetzt werden, enthalten etwa 0,4 Gew.-% Kohlenstoff und weisen daher eine sehr gute Zeitstandfestigkeit auf. Im Laufe der Jahre hat S+C spezielle Gusslegierungen mit erhöhter Kriechfestigkeit entwickelt, die es ermöglichen, die Rohrwandstärke zu reduzieren, die Beständigkeit gegen mögliche Überhitzung zu erhöhen, sodass eine längere Lebensdauer der Rohre erreicht wird.

Moderne Legierungen wie die HP-Typen (die seit Anfang der 1980er Jahre eingesetzt werden) enthalten alle einen hohen Anteil an Chrom und Nickel. Dies trägt bei hohen Temperaturen sowohl zur Festigkeit als auch zur Korrosionsbeständigkeit bei.

Um jedoch eine langfristige Hochtemperaturfestigkeit zu erreichen, muss die chemische Zusammensetzung der Legierung optimal ausgeglichen sein, da die zentrale Anforderung das Erreichen eines bestmöglichen Ausscheidungsmusters ist.

S+C hat bereits für viele Projekte weltweit Reformer-Rohre aus Centralloy®-Werkstoffen ausgeliefert und man kann von einer längeren Lebensdauer und zuverlässigeren Leistung der Rohre, auch unter widrigen Bedingungen, ausgehen

Werkstoffspektrum – Steam Reformer

Hitzebeständige zentrifugalgegossene Stähle

Hochwertige Werkstoffe – damit Sie einen Schritt voraus sind. Die folgende Tabelle gibt einen allgemeinen Überblick über Werkstoffe, die üblicherweise in der Petrochemie zum Einsatz kommen und die regelmäßig von S+C produziert werden.

Centralloy® G 4852

ASTM: HP-Nb

DIN EN 10295

GX40NiCrSiNb35-25

Anwendung: Reformerrohr

Centralloy® G 4852 Micro

ASTM: HP-Nb Mod

DIN EN 10295 (mod)

GX40NiCrSiNbTi35-25

Anwendung: Reformerrohr

Centralloy® G 4852 Micro R

ASTM: HP-Nb Mod

DIN EN 10295 (mod)

GX40NiCrSiNbTi35-25

Anwendung: Reformerrohr

Centralloy® G 4859

ASTM: CT-15C

DIN EN 10295 / Vd TÜV W.Bl. 471

GX10NiCrNb32-20

Anwendung: Austrittsverteiler

Centralloy® H 101

ASTM: HP lowC

DIN EN 10295 (mod)

GX13NiCrNb37-25

Anwendung: Austrittsverteiler

S+C Steam Reformer Rohre

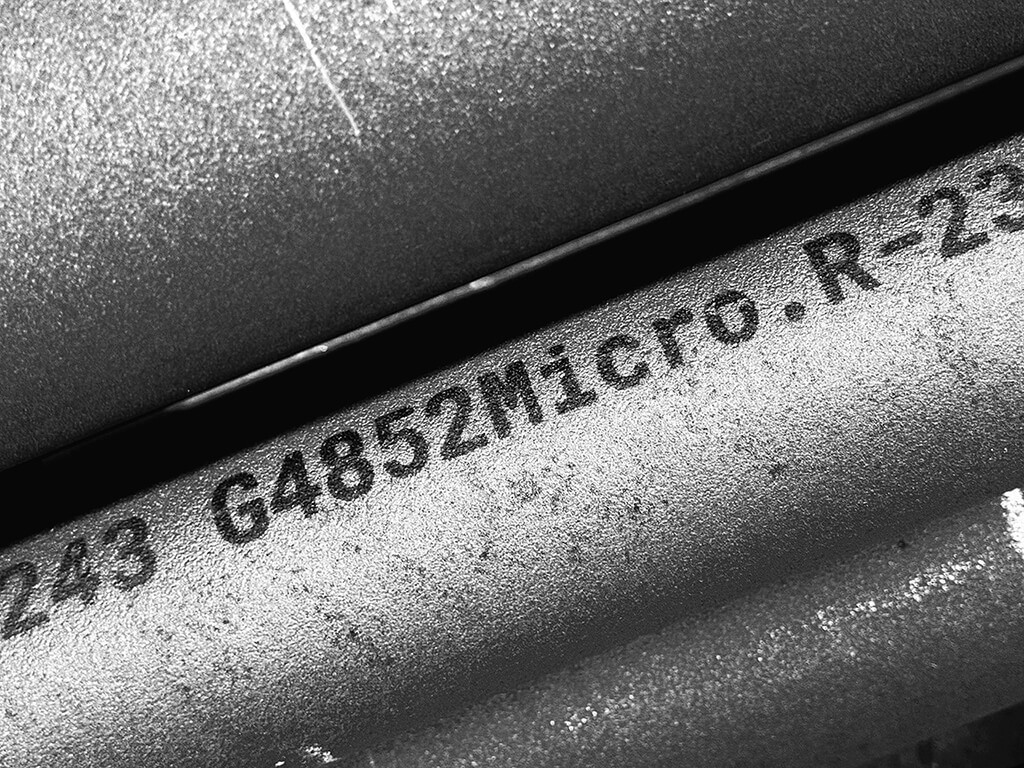

Centralloy® G 4852 Micro R

Die S+C-Sonderlegierung mit einzigartiger Zeitstandfestigkeit für die Herausforderungen von Steam Reformern

S+C hat eine einzigartige Spezifikation für den Werkstoff Centralloy® G 4852 Micro R erstellt, die im Vergleich zu herkömmlichen Reformerrohr-Werkstoffen eine deutlich verbesserte Zeitstandfestigkeit bietet.

Bei der aktuellsten Generation des HP-Mikrolegierungswerkstoffs, Centralloy® G 4852 Micro R von S+C, führen kleine, kontrollierte Zusätze von stark karbidbildenden Elementen zur Ausscheidung sehr kleiner Partikel in Nanometergröße, die gleichmäßig in der Matrix verteilt werden, wenn der Werkstoff unter Betriebsbedingungen eingesetzt wird.

Der Werkstoff bietet unseren Kunden nun eine Reihe von Vorteilen oder auch eine Kombination aus Vorteilen, aus denen sie wählen können.

Dazu gehören:

Geringere Neigung zum Kriechbruch
Höherer Volumendurchsatz
Verlängerte Lebensdauer der Reformerrohre
Verbesserte Effizienz
Reduzierter Energieverbrauch

Legierungen im Vergleich

Anwendungsbeispiel

Einfluss der Zeitstandfestigkeit auf die „gesunde“ minimale Wanddicke (MSW), das Katalysatorvolumen und das Rohrgewicht.

Designparameter: P = 4.0 MPa (580.15 psi); T = 925 °C (1697 °F); OD = 114.3 mm (4 in)

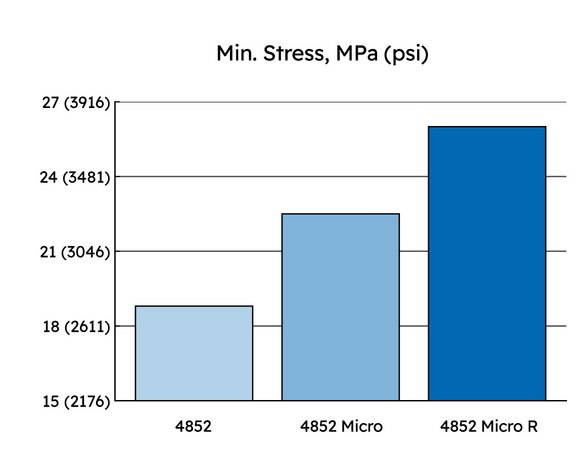

Zeitstandfestigkeit

Verlängerung der Lebensdauer

min. 100.000 h Kriechbruchfestigkeit

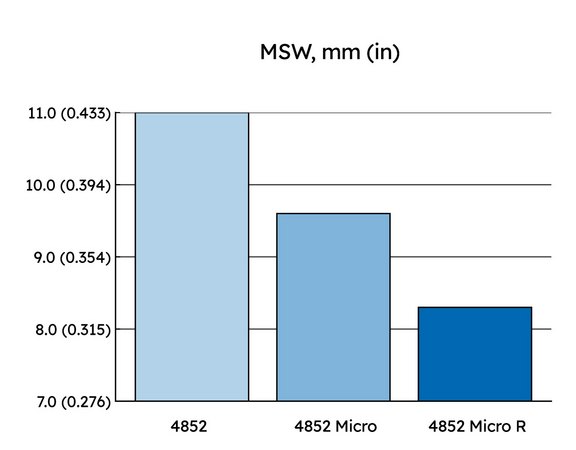

“Gesunde” Mindest-Wandstärke

Verbesserter Wärmeübergang und geringerer Temperaturgradient

min. Wanddicke

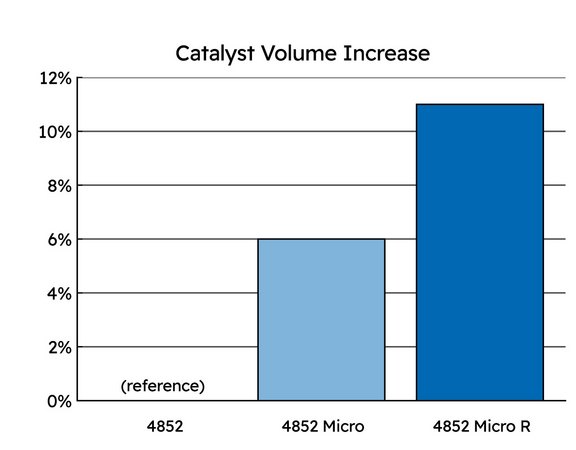

Katalysatorvolumen

Maximale Nutzung der Kapazitäten

Zunahme des Katalysatorvolumens

Warum
Centralloy® G 4852 Micro R für Ihre Anwendung wählen?

Flexible Betriebsweise für maximale Effizienz

Werkstoffe für Steam Reformer

Centralloy® G 4852 Micro R

Vorteile höherer Kriechfestigkeit

Die Legierung Centralloy® G 4852 Micro R ist das Ergebnis einer präzise abgestimmten metallurgischen Zusammensetzung – entwickelt, um in jeder Anwendung höchste Leistungsfähigkeit zu bieten. Auch heute gehört sie zu den leistungsstärksten Werkstoffen auf dem Markt.

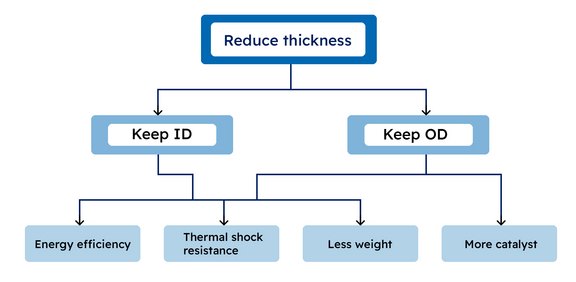

Anwendungsbeispiel 1

Optimierung der „erforderlichen“ Rohr Mindestwandstärke

Wird der Außendurchmesser der Reformerrohre beibehalten, ermöglicht die höhere Zeitstandfestigkeit von Centralloy® G 4852 Micro R eine Absenkung der minimalen Wandstärke (MSW). Daraus ergeben sich mehrere Vorteile:

Größerer Innendurchmesser, der ein höheres Katalysatorvolumen zulässt und den Druckabfall im Rohr reduziert
Verbesserter Wärmeübergang dadurch kann die Energieeffizienz des Reformerofens erheblich verbessert werden
Höhere Beständigkeit gegen Folgen einer möglichen Überhitzung dank höherer Zeitstandfestigkeit

Wirtschaftlicher Aspekt

Durch die (mögliche) geringere Wandstärke reduziert sich das Gewicht des Reformerrohres – und somit auch der Materialbedarf und die Kosten, insbesondere bei hohen Rohstoffpreisen.

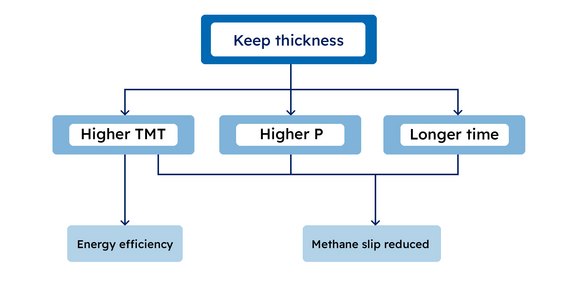

Anwendungsbeispiel 2

Auslegungsdaten und die damit einhergehenden Rohrdimensionen bleiben unverändert

Bleiben Rohrabmessungen und Betriebsparameter unverändert, erlaubt die erhöhte Zeitstandfestigkeit von Centralloy® G 4852 Micro R eine Anhebung der Rohroberflächentemperatur um mehr als 20 °C – und damit eine signifikante Steigerung der Anlagenkapazität.

Wirtschaftlicher Aspekt

Längere Lebensdauer, was zur Planungssicherheit und Wirtschaftlichkeit beiträgt.

Ihr Vorteil

S+C Services

Services und Lösungen für Steam Reformer – mit S+C haben Sie den perfekten Partner an Ihrer Seite.

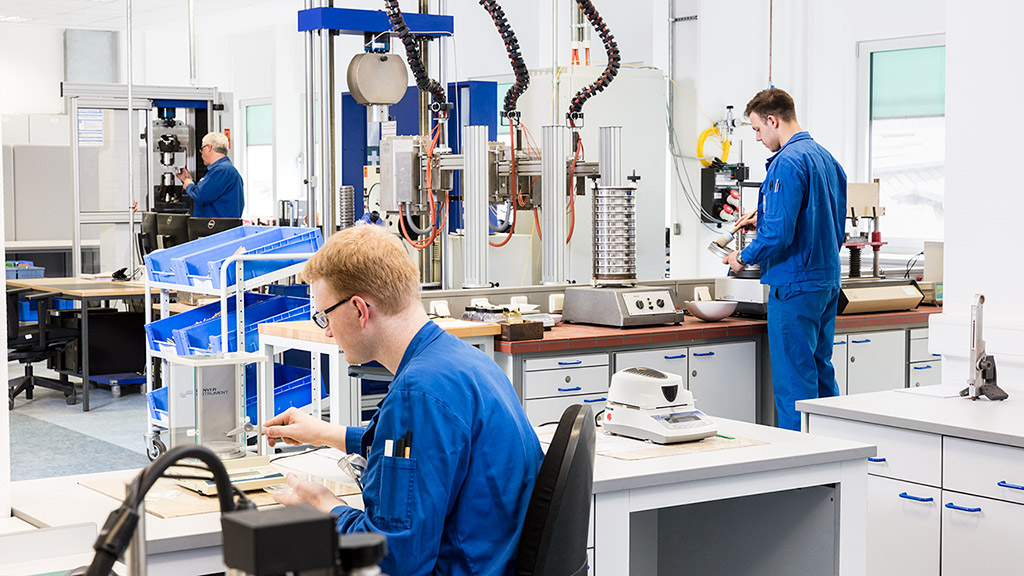

Unsere umfangreichen Serviceleistungen sind so vielfältig wie Ihre Anforderungen: Ob On-Site Services, Labordienstleistungen, Schadensanalysen oder Systemoptimierung – wir bieten unseren Kunden stets den besten Rat und höchste Fachkompetenz.
